养殖场刮粪机设计方案及图纸说明

刮粪机作为一种养殖场使用较多的粪便清理设备，不仅可以减轻饲养人员的劳动工作量，节省人工成本投入，还可以让场内保持一个较好的空气质量，利于牲畜的生长，减少生病及医药费用的支出，下面对设备的设计方案进行详细介绍，并附上设计图纸。

养殖场刮粪机设计方案

设计要求

要根据各个养殖场的实地情况来制定相应的刮粪方案，例如：单条粪道选一拖一刮粪机，两条不过120米的平行粪道，选一拖二刮粪机，如果过120米了，建议两条粪道分别安装一拖一的刮粪机。

需要实现粪便干湿分离的养殖场，要选择框架式刮粪板，在粪道中要预先埋设导尿管，不需要的话，选择简易刮粪板就可以，刮粪板宽度要比粪道宽度小3-5厘米，一是便于安装，二是在运行中可以减少卡机的情况。

粪道的地面与两边的墙壁要设计成垂直，表面抹平，并且做好硬化处理，如果没有弄平整或两边不是垂直状的话，设备在运行时会出现粪便刮不干净的情况，再返工的工作量大，所以一开始就要把粪道弄好了。

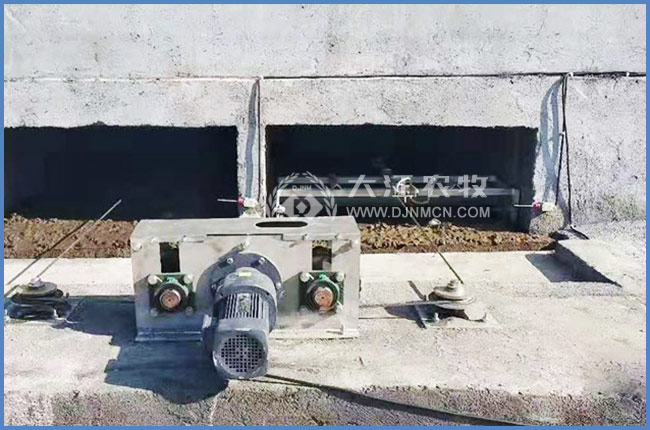

安装主机的地基要结实稳固，现在地下挖一个50厘米见方的坑，用混凝土浇筑成一个安装台，平台的高度与粪道的出粪口齐平，主机装在上面用螺丝固定好。

所需配件

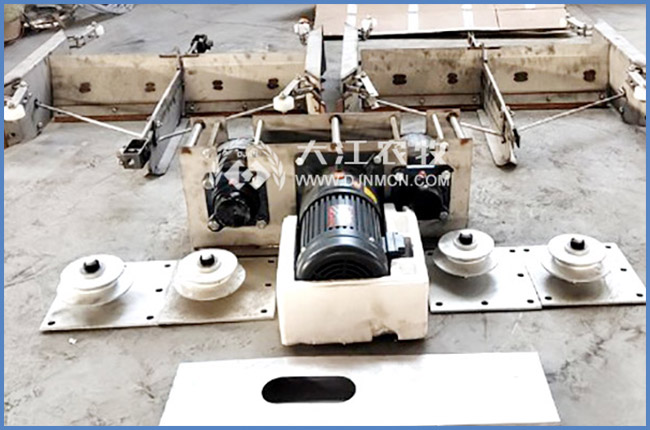

一套完整的刮粪机包含电动主机、刮粪板、转角轮、配电箱、牵引绳、行程开关等配件，除电动主机和配电箱是一个外，其余各个配件的数量根据设计方案来定，例如：一拖二的刮粪机需要配置2块刮粪板，4个转角轮;一拖四的刮粪机则需要配置4块刮板，8个转角轮。

养殖场刮粪机图纸说明

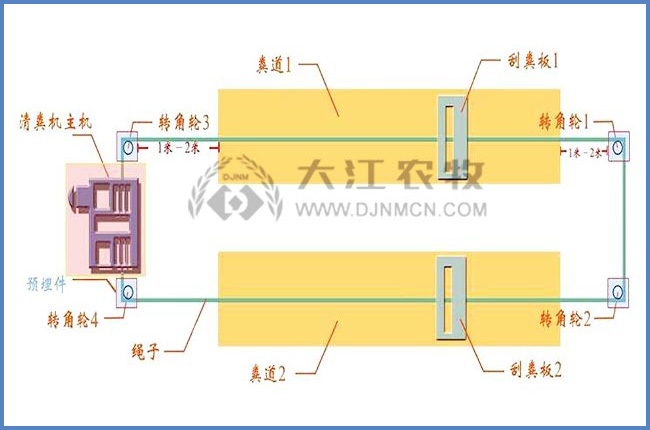

由于刮粪设备的设计方式有好几种，所以这里以常用的一拖二刮粪设备为例进行介绍，主机要安装在粪道的外面，便于使用和维护，转角轮安装于粪道两头的中间位置，角轮的外侧于中间线对齐，注意是轮的外侧，而不是在是轮的中轴，两块刮粪板分别放置在两条粪道内，牵引绳一头系在主机的其中一个绳轮上，另一头拉出来与两块刮粪板相连接，再回到另一个绳轮上系好，与主机形成一个闭环，粪道上的绳子分别挂在四个转角轮上，拉紧。

启动开关后，其中的一块挂粪板是从粪道的里面往出粪口运行，另一块则正好相反，是从出粪口的位置往粪道里面运行，两块刮粪板来回往返一次，完成一轮清粪工作，如果觉得不干净，可以多运行几次，直到刮干净为止。
