一拖三刮粪机平面安装图

刮粪机是养殖行业常用的一种自动化清粪设备，安装使用这种设备可以大大减轻饲养工作人员的劳动工作量，加快粪便清扫速度，使圈舍内保持一个相对良好的空气质量，利于牲畜和养殖人员的身体健康，可以节省人工成本和医药费用的支出，增加养殖场收益。

一拖三刮粪机结构组成

一套刮粪系统是由动力部分、刮板主机、牵引绳、转角轮、配电箱等结构组合而成，各个部件的分工不同，需要一起配合才能完成粪便清扫工作。

动力部分

由电动机、减速机和主动绕绳轮三种配件组成，它的作用是给刮板提供牵引力，电动机需要配置纯铜的三相异步电机，一是可以根据使用需求自由切换正转或反转，二是动力强，运行状态平稳，减速机用摆线针轮减速机比较好，它可以配合电动机正转或反转，输出动力大，绕绳轮配置了两个，一起运行，可减少绳子出现打滑现象。

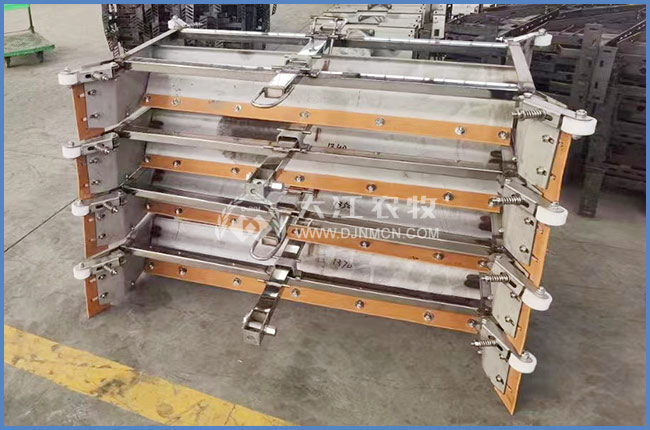

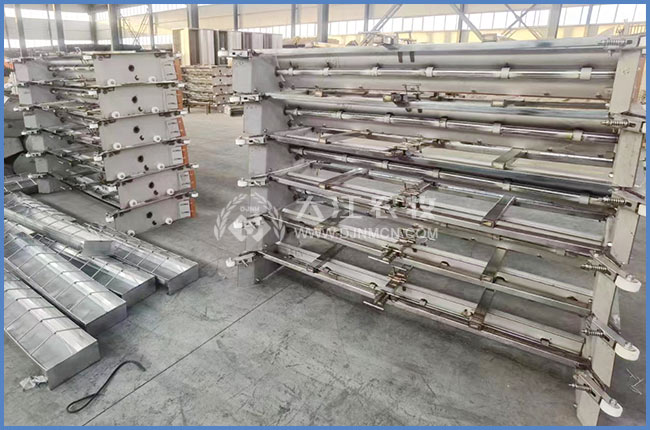

刮板主机

由刮粪板、刮板机架与滚轮三部分组成，一拖三刮粪机需要搭配三块刮粪板，分别安装于三条粪道中，刮粪板与刮板机架用不锈钢材质的比较好，抗腐蚀、抗磨损能力强，不生锈，不老化，使用时间长，滚轮为橡胶材质做成，安装于刮板机架的两侧，作用是减小刮板主机与粪道表面的摩擦，延长其使用寿命。

牵引绳

把刮板主机与动力部分连接在一起形成一个闭环，绳子有不锈钢绳与亚麻绳两种材质，粪道的长度在50米以上的用户选钢丝绳比较好，长度在50米以下的选亚麻绳。

转角轮

一拖三的配置形式需要8个转角轮。

配电箱

有控制设备运行和保护机器两种功能，可以手动控制刮板前进、后退清粪，也可以设计好时间，设备定时自动清粪，两种操作模式可以根据使用需求随意切换。

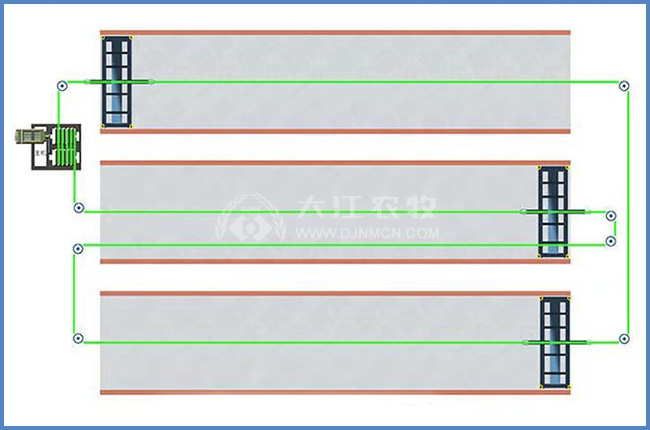

一拖三刮粪机平面安装图

上图是较为常用的安装方式之一，仅供参考使用，具体的安装方案要以客户场地的实际情况为准，如果不懂可以咨询大江农牧厂家的技术人员。

一拖三刮粪机运行流程

启动电源后，主机开始运行，在电动机的带动下，三块刮粪板在粪道中滑动运行，其中两个刮板的运行方向是一致的，另外一块刮板的运行方向正好与它俩相反，交互运行，共同完成三条粪道的清粪工作。
