养猪场刮粪机设计安装方案

刮粪机因具有大大减轻人工劳动强度，提升养猪场内部空气质量、减少猪群生病概率，节省医药成本等多种优点，现在是被用的越来越多了，为了方便客户能选到适合自己使用的设备，下面对产品的设计安装方案进行介绍：并附上参考图：

养猪场刮粪机结构原理

由于刮粪机是由多种配件搭配而成的产品，所以在介绍设计方案之前，先来看看这款设备的结构组成及工作原理。

结构组成

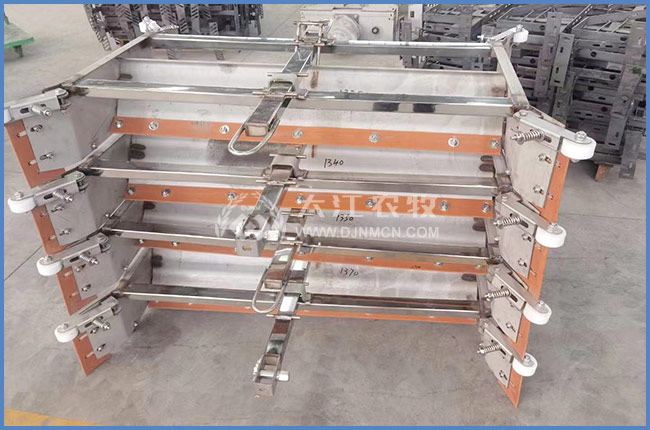

1、刮粪板：进行刮粪工作的直接部件，用不锈钢材料做成，抗磨、抗锈、抗腐蚀，质地坚韧不易变形，使用时间长。

2、主机：给刮粪提供运行动力的部件，由电动机、绳轮与减速机组合而成，电动机是纯铜机芯，电阻比较小，使用时不易发热，噪音小，能耗低，省电。

3、转角轮：挂牵引绳的部件，根据配置方式的不同，转角轮的配置数量也不一样。

4、牵引绳：传输动力的部件，常用的有钢丝绳与亚麻绳两种，钢丝绳受力性能强，适用于50米以上的粪道，亚麻绳的价位便宜，受力性能较差，适用于50米以下的粪道。

5、行程开关：控制刮板运行方向的部件。

6、电箱：控制设备的启停的部件，还有保护电机的功能，突发断电、短路等异常情况时，会自动断电，保护主机。

工作原理

主机带动刮粪板在粪道中进行清粪工作，刮板从粪道的里头向出粪口方面运行，在运行的过程中将粪便推出去，到了出粪口后后，在返回到里面的初始位置，返程时不刮粪。

养猪场刮粪机设计方案

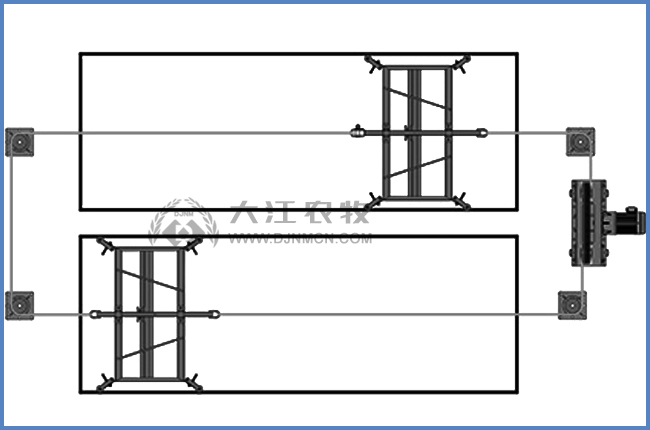

根据各个养猪场的设计情况不同，刮粪设备的布置方案也不一样，根据粪道的数量不同，有1拖1、1拖2、1拖3、1拖4等四种安装方案，下面以较为常用的一拖二刮粪机设计方案进行介绍：

一拖二刮粪设备需要配置：2个刮粪板、1台主机、4个转角轮、若干米长牵引绳，4个行程开关、1个电箱。

养猪场刮粪机安装方案

2个刮粪板呈斜对角的摆放方式，分别安装于两条粪道中间，刮粪板的尺寸尽量比粪道小3公分左右，便于刮板能在粪道中顺畅运行。

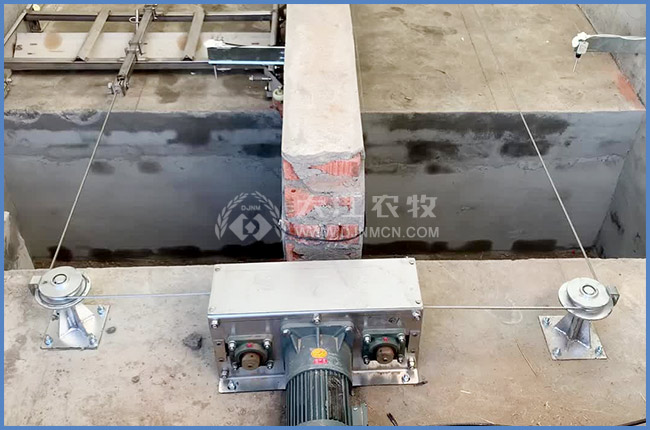

主机安装在粪道的外面，可以用混凝土建造一个安装平台，用膨胀螺丝把主机固定好。

转角轮安装于粪道的两端位置，用轮子的外侧对准粪道的中间线。

4个行程开关分别安装于两条粪道的刮粪起点与终点。

用牵引绳将主机与刮粪板连接在一起，然后将绳子拉紧拉紧，形成一个闭路循环。
