养猪场自动刮粪机设计安装教程-内附安装示意图

养猪场自动刮粪机安装设计原则

养猪场自动刮粪机在安装设计上，应遵循提前设计、因地制宜的原则。该猪场因为猪舍设计时未考虑自动清粪系统，因而圈舍建成后，刮粪机主机无法安装在舍内，不得已安装在舍外，虽然并无不可，但是日常工作中，需要增加对主机加以防风避雨等安措施的投入。

养猪场自动刮粪机安装教程

1.控制柜

安装自动控制柜，应注意行程开关一般安装在主机附近的粪沟里面，刮粪板运行到这个位置时能碰到它，从而起到反转电机和停止电机的作用，使用过程中应经常检查行程开关，注意行程开关是否会出现失效的情况，防止因失效而导致自动控制失灵损坏设备。

2.主机驱动轮

主机的驱动轮上，牵引绳的缠绕方法，绳子引出的位置可以在上面也可以在下面，应根据实际状况设计，在上面出绳，主机位置下沉，有利于将刮粪机整体掩蔽在养殖圈舍地平以下，上面可以盖上垫板，方便日常的地面工作。

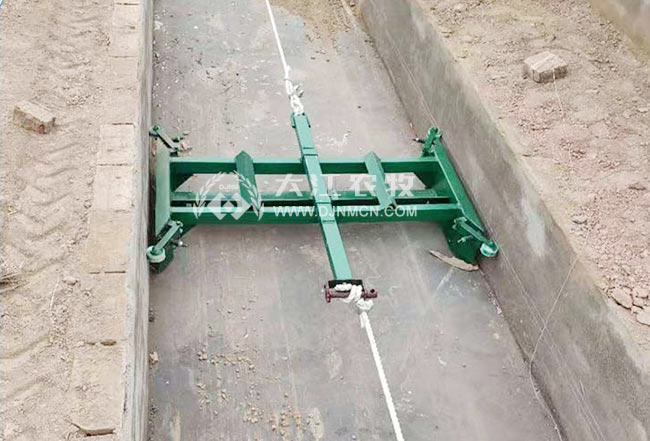

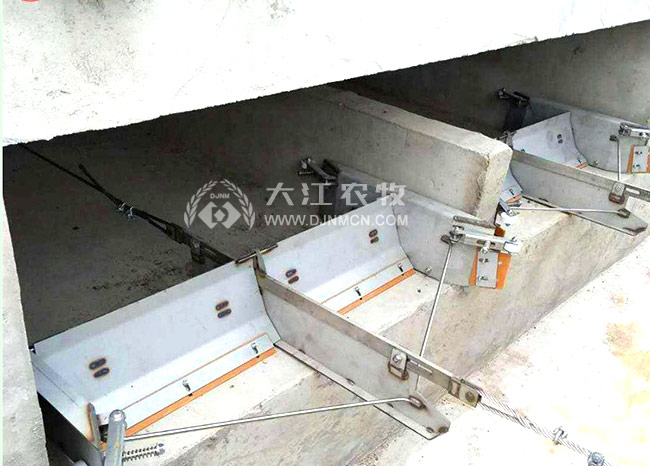

3.刮粪板、隔墙

根据猪舍跨度粪道数即刮板数量，应为偶数，四组八道刮板。然后刮板宽度。然后建好粪道隔墙，铺好粪道地面，一般需要水泥抹面。隔墙应按禽舍纵向设置(长度方向)，直线度不得过千分之五，隔墙距离的误差不得大于5mm。

4.地沟

在猪舍粪便刮出方向的端部、动力卷扬总成的挖出清粪沟，清粪沟的设计建议设计成一边深一边浅，深的那边则是出粪和固定主机的地方，深的那头一般设计成30-35厘米，浅的那头一般设计成16-18厘米，这样便于清舍时候拿水往一头流，其次便于主机隐藏于地下。

5.紧绳

紧绳应该有2个人互相配合，1个人把着开关，另1个人把绳子从刮粪板架子上绕过去，然后把绳子头固定的转向轮的轴上，然后一个人拉绳子，一个人启动开关，主机带动把绳子拉紧就可以了。

6.电机

电机要设置控制开关和漏电保护开关，并接入地线。
