养猪场自动清粪机该如何设计？

清粪机是一款用于养猪场的粪便自动清理机器，替代了传统的人工手动铲粪方式，将又脏又累的清粪工作变为按一下键就能完成，不仅减轻了劳动强度，而且清理速度快，可以不分时间段自由清粪，大大提升了猪舍室内的空气环境，让猪只少生病，节省医药成本。

自动清粪机的结构原理

因为设备主要是由刮粪板、电动主机、钢丝绳、转角轮、电力开关箱等结构组成的，所以又被叫做刮粪机，各个结构的具体介绍如下：

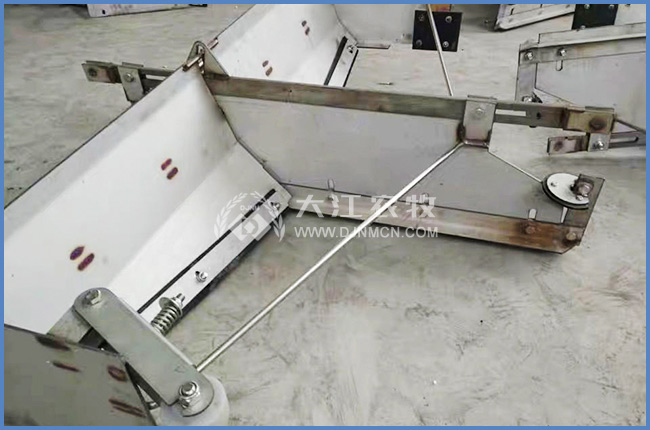

刮粪板

是清理粪便的直接部件，由刮板、刮板机架、滚轮等配件组成，其中刮板和机架均采用不锈钢材料制作而成，抗腐蚀性强，可以在粪道中长时间使用，滚轮为橡胶材质，安装在机架的两侧位置，避免机架与粪道之间直接接触，减小磨损。

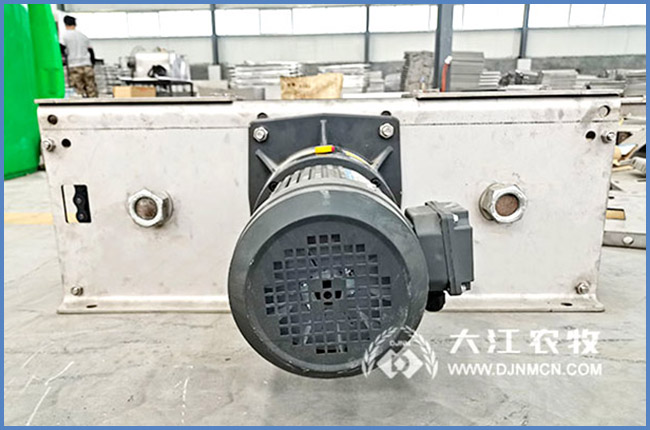

电动主机

是给设备提供运行动力的部件，由电动机、绳轮、减速机等配件组合而成，体型小，不需要占用很大的空间，安装起来也比较简单，其中，电动机为纯铜机芯的三相异步电机，动力足，可正反转，运行平稳，减速机为摆线针轮式减速机，用来将电动机产生的动力扭矩放大，带动设备运行。

钢丝绳

给设备提供动力传输的部件，电动主机产生的动力需要经过牵引绳才能传递到刮粪板上。

转角轮

辅助动力传输的配件，主要是用来固定牵引绳的，轮上有凹形槽，绳子挂在上面可防止滑脱。

电力开关箱

主要作用是控制设备启动与停止，另外还附带保护设备的功能，如果在运行中发生短路、过载等状况时，会自动切断电源，保护设备。

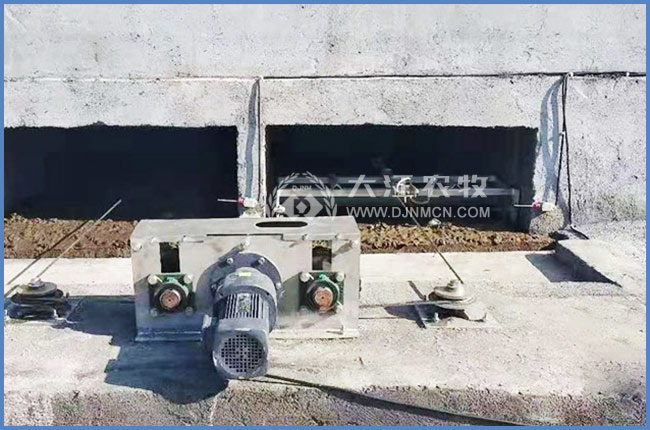

刮粪机是通过刮粪板在粪道中往复式刮动来完成粪便清理工作的，具体的原理过程为启动电力开关后，电动主机开始运转，拖动刮粪板从粪道的一头往出粪口位置运行，在运行的过程中，将粪道中的粪便推到出粪口，然后反向拉动，再将刮粪板拖回到初始的位置，往返多次运行，将粪便清理刮到外面。

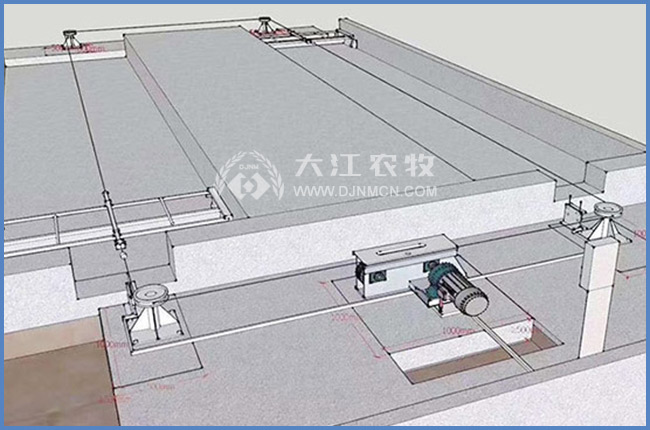

清粪机的安装设计方案

1、一台设备的刮粪运行长度要控制在100米左右，如果清粪行程过长，会让电动主机长时间处于高负荷的运行状态，缩短其使用寿命。

2、刮粪板的尺寸要比粪道小3-5公分左右，这样刮板在运行时才不会被卡在粪道中。

3、粪道的地面与两侧的墙面要抹平整，如果弄成了凹凸不平的表面，会出现粪便清理不干净的情况。

4、在修建粪道时，建议设计成有坡度的粪道，里面高，外面低，这样液体粪便会顺着破直接流下来，便于刮粪机清粪。
